Cabletrack
Neues Antriebskonzept für eine Miniseilbahn, auch genannt Cabeltrack. Die Seilbahn dient als Transportsystem in Bananenplantagen.
Entwicklung eines Steuerblocks um Differenzialzylinder mit einem Frequenz geregeltem Elektromotor anzutreiben. Eine Besonderheit hierbei ist der ständige Ölaustausch in den Arbeitsleitungen.
Mögliche Einsatzgebiete: hydraulische Ruderanlagen, Schubböden, Pressen und überall dort, wo mit einfachen Möglichkeiten Hydraulikzylinder geregelt betrieben werden sollen.

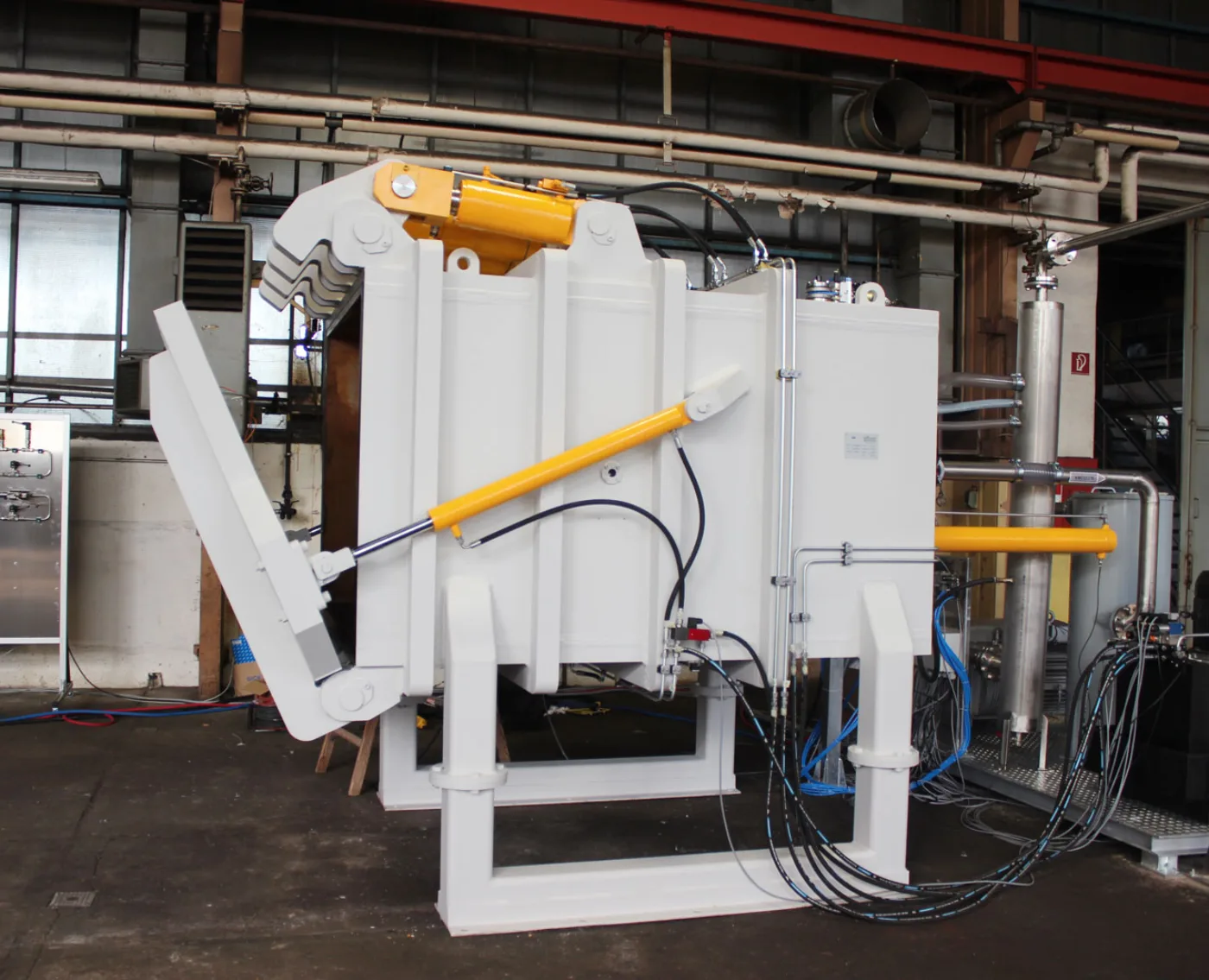

Entwicklung eines Retikulierer
Ein Retikulierer dient zur Schaumstoffbearbeitung.
Im nicht retikulierten Zustand besteht der Schaustoff aus kleinen geschlossenen Blasen, diese Blasen werden durch den Retikuliervorgang geöffnet.
Die Zwischenwände der Blasen werden aufgeschmolzen und verstärken so die verbleibende Rippensstruktur.
Der Schaumstoff wird Medium-durchlässig, es werden so unter anderem Filter und Matratzen hergestellt.
Kurze Beschreibung des Retikulier – Prozess

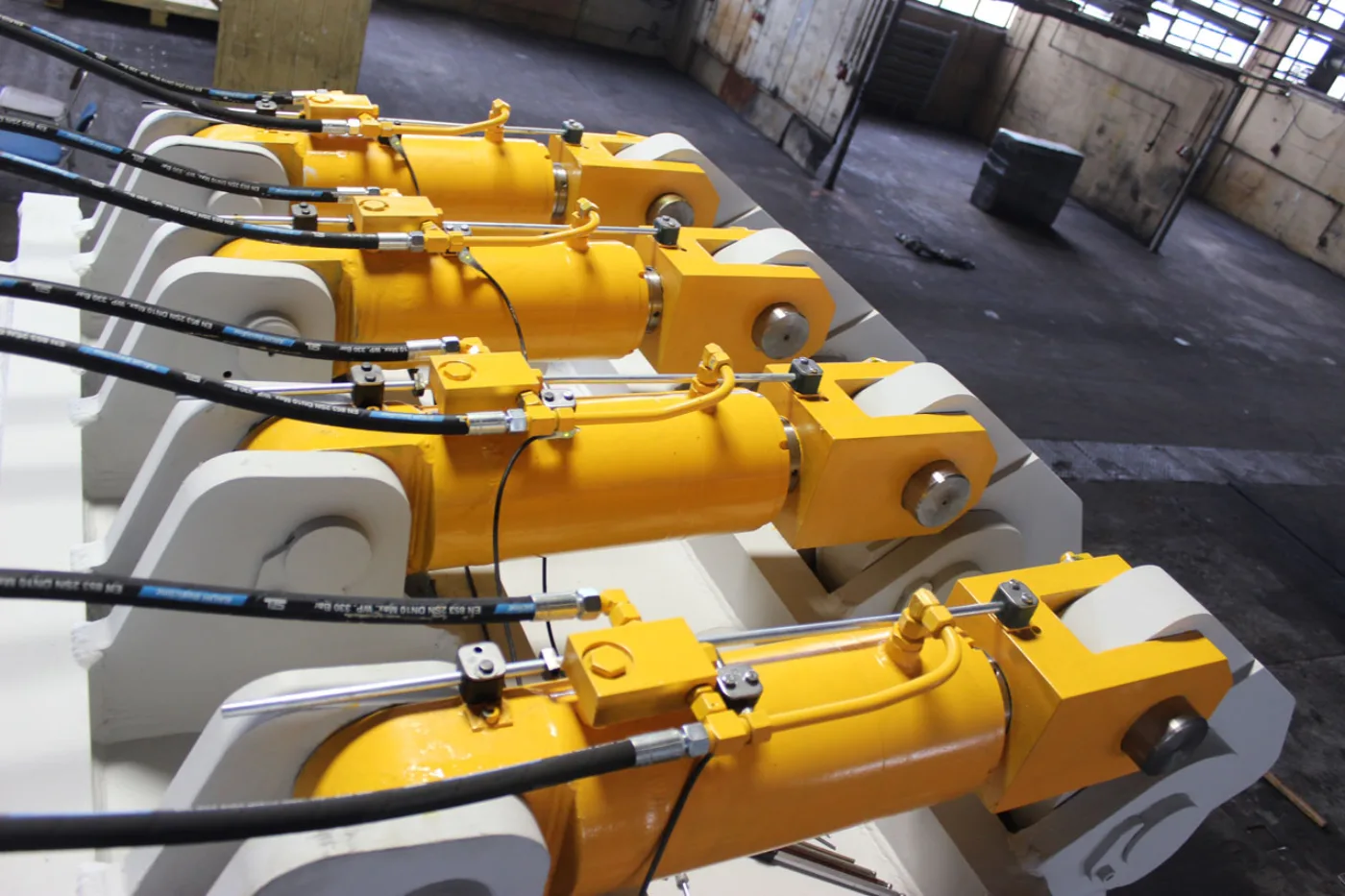

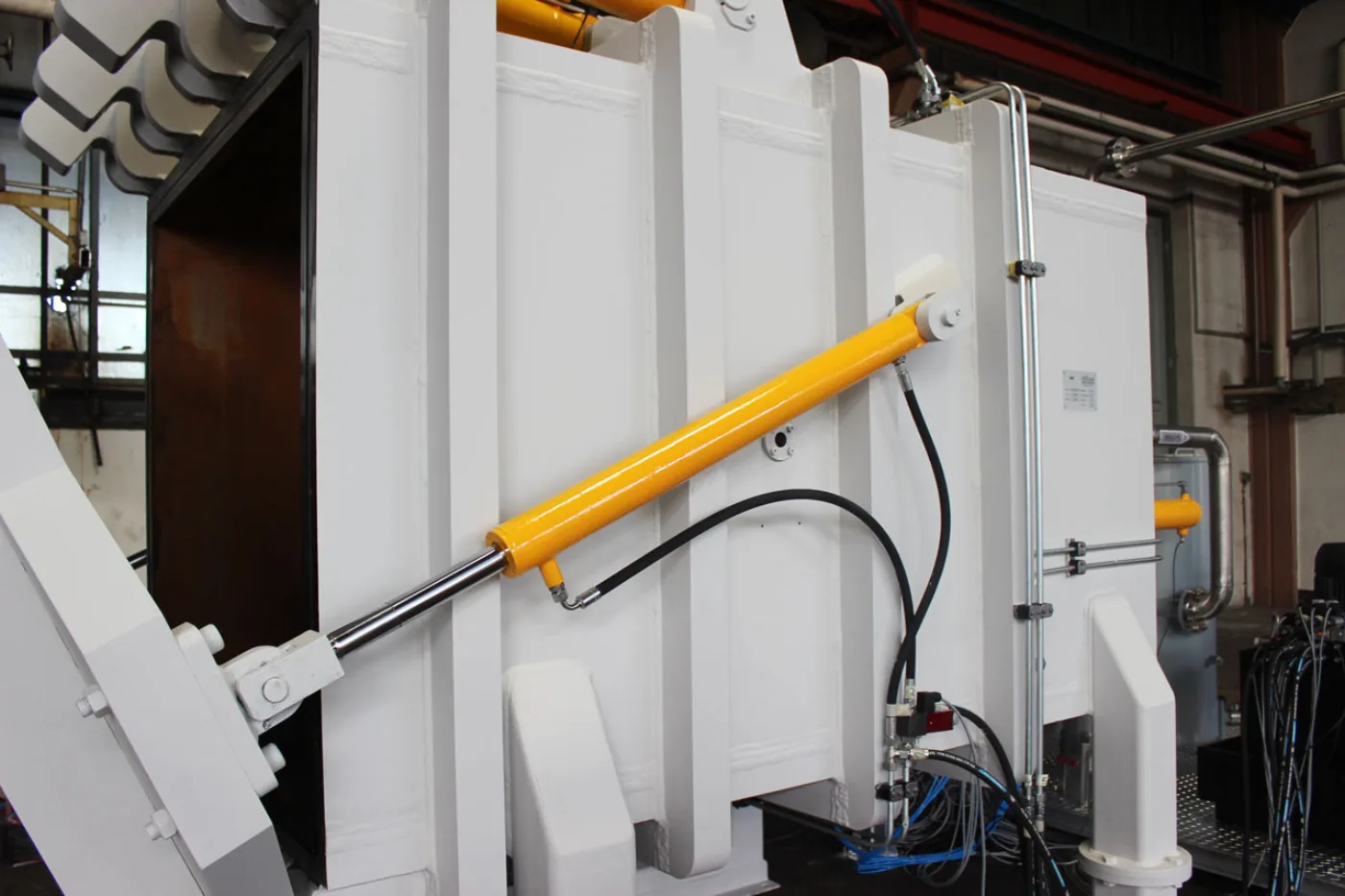

Der Behälter ist geöffnet, ein im Behälter befindlicher Schieber befindet sich in der ausgefahren Stellung. Ein zugeschnittener Schaumstoffblock wird auf den Schieber gelegt. Durch verfahren des Schiebers in die hintere Stellung wird der Schaumstoffblock in den Behälter verbracht. Die schwere vordere Tür wird durch zwei kräftige Hydraulikzylinder geschlossen
Die von uns entwickelte und gefertigte Maschine hat folgende technischen Eigenschaften:
Der Behälter wurde nach der AD 2000 geschweißt, alles Druckrelevanten Schweißnähte wurden mit US geprüft, die Inneren Schweißnähte wurden Kerb frei geschliffen.
Stückgewicht von 15 Tonnen
Werkstoff S355 Spannungsarm geglüht
Innere Abmaße 1250x1250x2000
Seitenwände Wandstärke 80 mm Werkstoff S355
Rückwand und Tür Wandsärke 100 mm Werkstoff S355
Betriebsdruck 12 bar
Prüfdruck 15,6 bar
Betriebsmedium Wasserstoff und Sauerstoff
Konstruktion / Herstellung / Abnahme nach Druckgeräte – Richtlinie
Prüfstelle DEKRA
